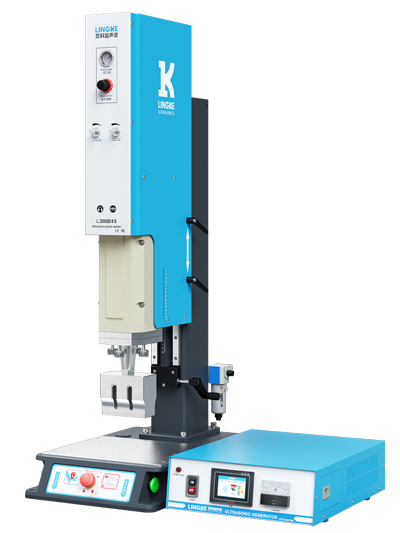

超聲波塑料焊接機（方立柱） 15kHz-2600/3200W L3000 ES 模擬
產品特點PRODUCT FEATURE
01控制時間精度0.01秒
02立柱、發振筒采用高強度滑軌連接設計，確保焊接強度，下壓回升機械高強度和高精密度
03集成多種焊接控制技術
04底模水平調節（選配：XY焊接平臺）
05符合歐洲CE安全規范之操作模式
產品參數PRODUCT PARAMETERS
- 機器型號L3000 ES
- 頻率15/20kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 氣規格缸63×75
- 機身行程336mm
- 輸出時間0.01-9.99s
- 輸入氣壓＞1，≤7 bar
- 焊接面積?170-260mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 電箱尺寸560x420x155
技術規格TECHNICAL SPECIFICATIONS
| 機型 Type | L3000 ES（數字化/模擬可選） | |||||
| 頻率 Frequency | 15kHz | 20kHz | ||||
|
功率 Power |
2600W | 3200W | 2000W | 2600W | ||
|
輸入電壓 Input voltage |
AC220V |
|||||
|
氣缸規格Cylinder Size(mm） |
63×75 |
80×75 |
63×75 |
80×75 |
||
|
機身行程 Machine journey |
336mm |
336mm |
336mm | 336mm | ||
|
輸出時間 Oscillation time |
0.01-9.99s |
|||||
|
輸入氣壓 Air pressure |
>1,≤7bar |
|||||
|
焊接面積 Welding capability |
Φ220 mm |
Φ2600mm |
Φ170mm |
Φ220mm |
||
|
操作開關 Operation Switch |
雙手啟動，雙?啟動，前部有緊急制動，也可附加外部開關 |
|||||
|
外形尺寸 Siz e(mm) |
壓機Press |
680×400×1552 |
||||
| 電箱（數字化機型）Generator (Digital Type) |
430×230×108 |
|||||
|
電箱（模擬機型）Generator(Analog Type) |
560×420×155 |
|||||
|
凈重 We ight |
壓機Press |
84kg |
||||
|
電箱（數字化機型）Generator (Digital Type) |
6.5kg |
|||||
|
電箱（模擬機型）Generator(Analog Type) |
17.54kg |
|||||
產品優勢PRODUCT ADVANTAGES
①控制精度：時間精度0.01秒
②觸發模式：時間觸發
③2種壓力控制：焊接壓力控制、冷卻壓力控制
④3種焊接應用模式：自動化流水線模式、歐洲安全模式、脈沖模式
⑤數字化機型4種操作模式：手動模式、 時間模式、 能量模式、功率模式
⑥模擬機型2種操作模式：手動模式、 時間模式
