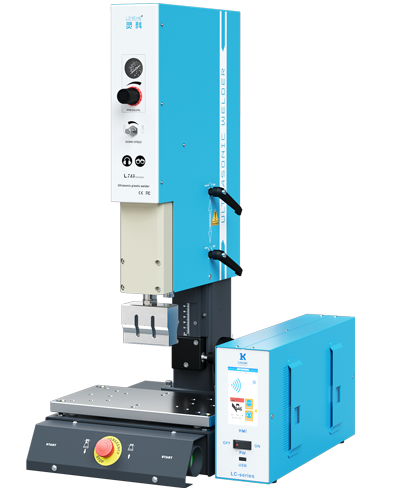

超聲波塑料焊接機 28kHz-1200W
產品特點PRODUCT FEATURE
01立柱采用高強度滑軌連接設計，確保焊接強度，下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04超聲波電箱設有“系統保護檢測”及“?動調節”功能的控制模塊組成
05數據管理：自帶儲存/傳送焊接資料，便于數據智能追蹤
06振幅內置或外置，10%-100%可調
07符合歐洲CE安全規范之操作模式
產品參數PRODUCT PARAMETERS
- 機器型號L745 ES
- 頻率見表格
- 額定功率1200W
- 輸入電壓AC 220V
- 氣缸規格40×60
- 機身行程62-242mm
- 輸出時間0.01-9.99s
- 輸入氣壓＞1，≤7bar
- 焊接面積?40mm
- 操作開關雙手啟動
- 壓機尺寸490x315x950
- 電箱尺寸430x230x108
技術規格TECHNICAL SPECIFICATIONS
|
機型 Model |
L745 ES |
|
|
頻率 Frequency |
28kHz/30kHz/35kHz/40kHz |
|
|
功率 Power |
1200W |
|
|
輸?電壓 Input Voltage |
AC220V |
|
|
?缸規格 Cylinder Size（mm） |
40×60 |
|
|
機??程 Machine Journey |
62-242mm |
|
|
輸出時間 Output Time |
0.01-9.99s |
|
|
輸??壓 Air Pressure |
＞1,≤7bar |
|
|
焊接?積 Welding Capability |
Φ40mm |
|
|
操作開關 Operation Switch |
雙?啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|
|
外形尺? Size(mm) |
壓機Press |
490×315×950 |
|
電箱（數字化機型） Generator(Digital Type) |
430×230×108 |
|
|
凈重 Weight |
壓機Press |
45kg |
|
電箱（數字化機型） Generator(Digital Type) |
5.5kg |
|
|
增?柱（可選配） Heightened Pillar Optional |
增?柱規格：150mm/200mm（?度可選） |
|
產品功能PRODUCT FUNCTION
①控制精度：時間精度0.01秒
②4種智能管理：振幅管理、 品質管理、數據管理、安全管理
③觸發模式：時間觸發
④2種壓力控制：焊接壓力控制、冷卻壓力控制
⑤3種焊接應用模式：自動化流水線模式、歐洲安全模式、脈沖模式
⑥智能控制反饋功能：實時自動追頻功能、 鎖頻功能，電路恒壓功能
⑦物聯功能：RS232/485數據對接、打印機輸出
⑧4種操作模式：手動模式、 時間模式、 能量模式、 功率模式
