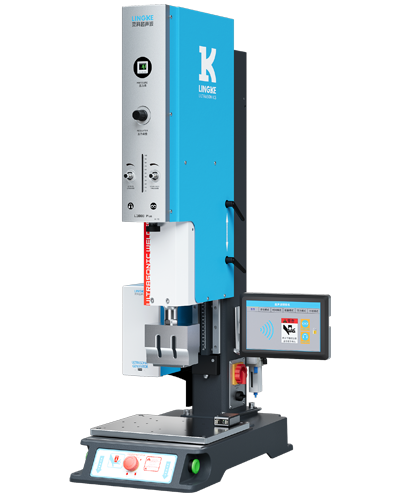

20KHZ3000W伺服超聲波塑料焊接機
產品特點PRODUCT FEATURE
01立柱、發振筒采用高強度滑軌連接設計，確保焊接強度下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04全閉環伺服行程控制系統，精密度5μm
05數位化控制壓力觸感檢測套件
06故障自我檢測功能，可檢視機身各項開關功能
07數據導出：自帶儲存或傳送焊接資料，數據智能追蹤，無縫對接MES系統，與PC連線套件
產品參數PRODUCT PARAMETERS
- 機器型號L3000 Servo Ⅱ
- 頻率15/20kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 焊頭行程100mm
- 機身行程370mm
- 輸出時間0.001-9.99s
- 最大壓力3000N
- 焊接面積?170mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 外形尺寸見表格
技術規格TECHNICAL SPECIFICATIONS
|
機型 Model |
L3000 Servo II |
||||
|
頻率 Frequency |
20kHz |
15kHz |
|||
|
功率 Power |
2000W |
3000W |
3000W |
4000W |
|
|
輸入電壓 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
焊頭行程 Horn Stroke |
100mm |
100mm |
100mm |
100mm |
|
|
機身行程 Machine journey |
370mm |
370mm |
370mm |
370mm |
|
|
輸出時間 Output Time |
0.001 -9.999S |
0.001-9.999S |
0.001-9.999S |
0.001-9.999s |
|
|
焊接面積 Welding Capability |
Φ 170mm |
Φ 260mm |
Φ 260mm |
Φ 330mm |
|
|
操作開關 Opening Switch |
雙手啟動，前部有緊急制動，也可附加外部開關
|
||||
|
外形尺寸
Size(mm)
|
壓機 Press |
680×400×1656 |
|||
|
電箱 (數字化機型) Generator (DigitalType) |
436×124×270 |
||||
|
凈重 Weight |
壓機 Press |
162.5kg |
|||
| 電箱 (數字化機型) Generator (DigitalType) |
8.5kg |
||||
產品功能PRODUCT FUNCTION
①控制精度：4段實際壓力控制（精度1N），時間精度1ms
②5種智能管理：振幅管理、 品質管理、配方管理、數據導出、安全管理
③5種觸發模式：時間觸發、 行程觸發、 壓力觸發、 外部觸發、從源起算時間
④4種壓力控制：觸發壓力控制、焊接壓力控制、冷卻壓力控制、焊接分壓控制
⑤4種焊接應用模式：掃碼焊接模式、自動化流水線模式、歐洲安全模式、脈沖模式
⑥智能控制反饋功能：故障自我檢測功能、 實時自動追頻功能、 鎖頻功能、電路恒壓功能
⑦物聯功能：支持WiFi/4G無線網絡連接、RS232/485數據對接、云端數據管理、遠程協助、打印機輸出
⑧8種操作模式：手動模式、 時間模式、 能量模式、 絕對行程模式、相對行程模式、多行程模式、超聲波停振模式、Xn模式
